صفر تا 100آموزش تست فلوک شبکه!

شرکت فلوک آلمان ارائه دهنده تجهیزات تست و ابزار دقیق در زمینه های مختله از جمله کابل های شبکه می باشد

که نتیجه تست این دستگاهها به عنوان رفرنس معتبری برای شرکت ها می باشد .

شرکت فلوک به عنوان زیر مجموعه کمپانی عظیم Danaher یکی از سازندگان مشهور تجهیزات آنالیز و اندازه گیری

شامل انواع لوازم الکترونیک جهت اندازه گیری پارامترهای الکتریکی و فیزیکی است .

فلوک در سال 1948 بوسیلۀ جان فلوک دوست و هم اتاقی دیوید پاکارد و موسس شرکت

معروف هلوت پاکارت Hewlett-Packard بنیان گذاشته شد در حالی که هر دو در شرکت جنرال الکتریک استخدام بودند.

ابزارآلات تست کابل های شبکه از شرکت فلوک دردو سری DTX    و  DSXقرار دارند.

این ابزار برای اندازه گیری و تست پارامتر های زیر در کابل شبکه استفاده می شود.

  • تست صحت و کیفیت لایه فیزیکی شامل کیستون ، پچ پنل ، پچ کورد.
  • گزارش متراژ دقیق کابل.
  • گزارش قطع بودن کیستون یا ضعیف بودن اتصال کابل به کیستون.
  • گزارش وجود نویز و محل آن در مسیر کابل
  • گزارش وجود تنش فیزیکی روی کابل مثل خمش کشش و یا شکستگی در مسیر کابل
  • گزارش خلوص و یکپارچگی مس در طول کابل همچنین میزان مقاومت و رسانایی کابل

در کل برای تست کابل دو روش کلی وجود دارد :

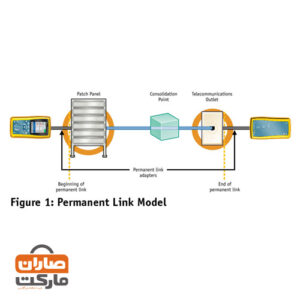

  • Permenant link

در این نوع تست از پچ کورد با کیفیت استفاده می شود پچ کورد بایستی از همان گروهی باشد که لینک اصلی است

Permenant link
Permenant link

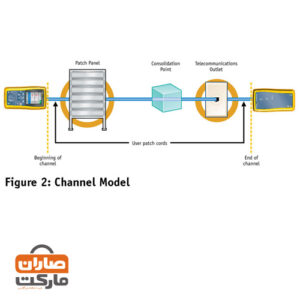

Channel test

در این تست معمولا لینک بعد از نصب کابل بررسی می گردد این نوع تست بیشتر جهت تعمیر ونگهداری و سرویس استفاده می شود .

channel-mode
channel-mode

اندازه گیری پارامترهای فیزیکی :

Propagation Delay

تاخیر در انتشار به مدت زمانی گفته می شود که یک سیگنال نیاز دارد تا از یک سر سیم به انتهای آن انتشار یابد .

واحد اندازه گیری این فاکتور بر اساس نانو ثانیه می باشد nanoseconds (nS)

propagation delay
propagation delay

تاخیر در انتشار مهمترین عامل در میزان اساندارد طول کابل در شبکه می باشد (100 متر)

در بیشتر اپلیکیشن های شبکه مانند CSMA/CD  یک میزان حداکثری برای این فاکتور در نظر گرفته شده

که در صورت عبور از آن حد دچار اختلال در ارسال بسته های دیتا می شوند.

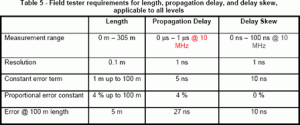

10MHzPDelay
10MHzPDelay

نرخ اسمی سرعت انتشار Nominal Velocity of Propagation (NVP)

NVP به سرعت انتشار نور در خلا اشاره می کند و واحد ان به درصد است و یا به صورت 72%, or 0.72c  نشان میدهند .

تمام کابل های ساختار یافته دارای NVP  بین 0.6c to 0.9c  هستند.

nvp
nvp

نتیجه :

اندازه گیری تاخیر انتشار در شبکه به میزان طول کابل وابسته است .

معمولا استاندارد های کابل کشی ساختار یافته در شبکه میزان تاخیر در انتشار را تا  570 نانو ثانیه قبول می کنند .

با توجه به اینکه هر زوج سیم در کابل شبکه میزان به هم تابیدگی خاص خودش را دارد میزان تاخیر در انتشار برای هر کدام از زوج سیم ها متفاوت است .

به این واریانس )اختلاف در زمان انتشار ) Delay Skew  گفته می شود که نباید در طول 100 متر از 50 نانو ثانیه تجاوز کند .

در گزارش تست فلوک بدترین زوج سیم قابل کشف است که آن زوج سیم دارای بیشترین زمان انتشار خواهد بود .

Delay Skew  در ادامه توضیح داده خواهد شد.

عیب یابی :

وجود این ارور در تست فلوک به دلیل طول زیاد کابل شبکه خواهد بود .

با این حال می توان تا 25 درصد در میزان حداقل طول کابل تغییر ایجاد کرد.

یعنی تا 125 متر طول کابل را افزایش داد.

در این حالت بیشتر اپلیکیشن های شبکه کار خواهند کرد اما شما در این حالت بقیه استاندارد های کابل کشی ساختار یافته رو زیر پا گذاشتید.

Length

در تست فلوک این گزینه نشان دهنده میزان طول کابل خواهد بود .

مکانیزم تست طول کابل بر اساس تاخیر(Propagation Delay) در انتشار در 10 MHz  است .

به طور خلاصه محاسبه بر اساس زمان حرکت سیگنال در فرکانس 10MHz  در طول کابل و بازگشت آن به دستگاه می باشد .

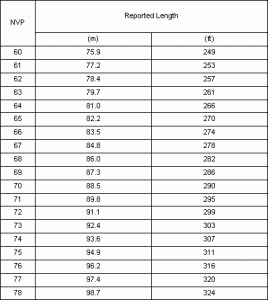

به همین علت تنظیمات NVP   در صحت تست طول کابل بسیار اهمیت دارد که در جدول زیر نحوه کالیبره کردن دستگاه قرار گرفته.

خطاهای ایجاد شده ودلایل آن :

طول گزارش شده از میزان واقعی آن کمتر است:

احتمالا در کابل شکستگس ایجاد شده است.

یک یا چند زوج داراری طول کمتری هستند:

قسمتی از کابل زخمی شده و یا کانکتور ها شامل سوکت و کیستون به درستی نصب نشده اند.

Wire Map

این تست در واقع به عنوان اصلی ترین تست کابل شبکه می باشد و صحت و سلامت زوج سیم در کابل و درستی کانکتور هار را نشان می دهد.

خطا های ایجاد شده.

مدار باز باشد:

علت شکستگی کابل بر اثر استرس در محل اتصال.

سیم به درستی در پچ پنل یا کیستون پانچ نشده.

خرابی پچ پنل یا کیستون.

شکستگی یا پارگی در کابل.

اتصال کوتاه :

انتخاب سوکت یا پچ پنل اشتباه.

خرابی در پچ پنل و یا سوکت.

وجود مواد رسانا در کانکتور بین پین های اتصال به سیم.

خرابی و پارگی در کابل.

کراس شدن سیم ها:

سیم ها به کانکتور به صورت صحیح متصل نشدند.

عدم انتباق در استاندارد اتصال 568A   568B

Dc loop Resistance

مجموع میزان مقاومت زوج سیم که در انتهای کابل به صورت لوپ درآمده باشد .

این گزینه به طور خلاصه میزان مقاومت کابل را نشان می دهد که با طول کابل رابطه مستقیم دارد.

این تست برای این انجام میگیرد تا مطمئن شویم بر اثر اتصالات اشتباه در کابل مقاوت زیادی ایجاد نشود.

توجه کنید که در تست wire map  سلامت اتصالات بررسی می شود اما در این تست است که میزان مقاومت اضافی ایجاد شده کشف می گردد.

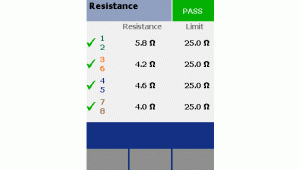

در تصویر زیر نمونه یک تست رو مشاهده می کنیم

dc loop resistance
dc loop resistance



زوج سیم نارنجی داراری بیشترین به هم تابیدگی می باشد.

به همین میزان طول بیشتری دارد و مقاومت بیشتری نیز خواهد داشت که این میزان قابل قبول است.

هم چنین در تست، میزان حد این مقاومت تعیین شده است.

در نهایت هر چه میزان خلوص مس در کابل بیشتر باشد نتیجه این تست بهتر خواهد بود.

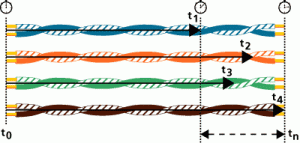

Delay Skew

به میزان اختلاف زمان انتشار سیگنال در سریع ترین زوج سیم با کندترین زوج سیم می گویند.

بعضی از برندهای کابل در زوج سیمها از جنسهای مختلفی استفاده می کنند و یا خلوص کابل در زوج سیمها یکسان نیست .

delay skew
delay skew

این تست در شبکه هایی که به سرعت بالایی احتیاج دارند و شبکه هایی که می خواهند استاندارد گیگابیت اترنت رو اجرا کنند

بسیار با اهمیت می باشد. زیرا در این شبکه ها از هر 4 زوج سیم برای ارسال دیتا استفاده می شود .

میزان Delay skew  اگر به طور معنا داری زیاد باشد در سمت دریافت، دستگاه دریافت کننده

قادر به ترکیب سیگنال و ساخت پکت دیتا نخواهد بود و پکت دراپ میشود و درخواست دوباره ارسال پکت برای ارسال کننده فرستاده می شود.

که این باعث کاهش سرعت و پهنای باند در شبکه خواهد شد و در مجموع بار پردازشی اضافه به شبکه تحمیل می کند.

delay skew
delay skew

به طور کلی میزان Delay Skew  نباید از 50 نانو ثانیه در لینک با طول 100 متر  بیشتر باشد .

هرچه این عدد کوچکتر باشد بهتر است . این میزان اگر زیر 25 نانو ثانیه باشد بسیار عالی است.

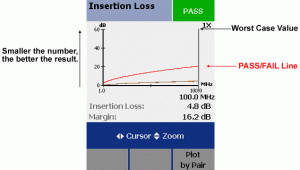

Insertion Loos

سیگنالی که در کابل ارسال می شود دارای یک انرژی میباشد و هرچه در طول کابل پیش میرود از میزان انرژی آن کاسته می شود .

این گزینه میزان کاهش انرژی سیگنال در سمت گیرنده را بررسی می کند.

insertion loss
insertion loss

خاصیت کاهش انرژی در لینک نصب شده با فرکانس سیگنال وابستگی دارد،

به این صورت که هر چه میزان فرکانس بیشتر باشد سیگنال بیشتر انرژی از دست خواهد داد.

کاهش انرژی در لینک به طول کابل نیز بستگی دارد که هرچه بیشتر باشد میازان کاهش انرژی بیشتر خواهد بود.

insertion loss
insertion loss

کاهش انرژی درطول کابل به قطر کابل نیز وابسته است ، هرچه کابل نازک تر باشد میزان کاهش انرژی بیشتر خواهد بود.

بیشترین علت پاس نشدن این تست به دلیل بالا بودن طول کابل است.

کم بون میزان به هم تابیدگی از دیگر دلایل پاس نشدن این تست می باشد.

نکته دیگر اینکه زمانی که کابل به مدت طولانی در معرض آب قرار بگیرد این میزان افزایش پیدا می کند.

همچنین اگر کابل به در مدت زمان طولانی در معرض آفتاب قرار بگیرد این میزان افزایش پیدا میکند

که توصیه میگردد از کابل های اوت دور استفاده گردد و یا کابل در پوشش مناسب قرار گیرد تا از برخورد اشعه ماورا بنفش با کابل جلو گیری گردد.

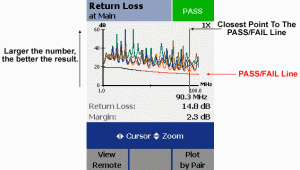

Return loss

میزان سیگنال برگشتی به سمت فرستنده می باشد که از اختلاف امپدانس کابل یا کانکتور به وجود می آید.

در صورت کشیدگی بیش از حد کابل یا خراب بودن کانکتور این تست پس نمی شود.

return loss
return loss

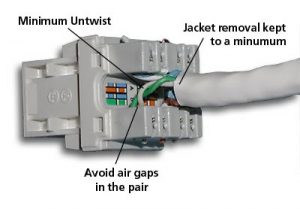

برای اتصال کیستون به کابل باید دقت کرد حداقل میزان ممکن از زوج سیم ها از روکش بیرون باشد مانند شکل زیر

return loss
return loss



صفر تا 100آموزش تست فلوک شبکه!

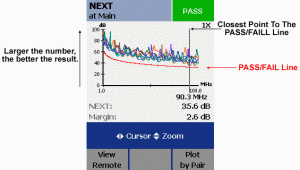

NEXT (Near-End Crosstalk)

میزان انتشار سیگنال یک زوج بر روی سیگنال برگشتی از زوج دیگر را گویند هر چه میزان فرکانس افزایش یابد این اثر بیشتر میشود .

هر چه میزان به هم پیچیدگی زوج سیم ها بیشتر باشد این اثر کمتر اتفاق می افتد و کابل پهنای باند بیشتری را از خود عبور می دهد.

NEXT
NEXT

در واقع اگر زوج سیم ها به هم تابیده نباشند یا به هم تابیدگی کمی داشته باشند مانند سیم های تلفن مشکلی

که به نام خط رو خط اتفاق می افتد که در مکالمات تلفنی با آن آشنا هستیم.

NEXT 2
NEXT 2

attenuation-to-crosstalk ratio (ACR) or headroom

صفر تا 100آموزش تست فلوک شبکه!

این فاکتور تست معمولا به نام هدروم شناخته می شود که هرچه عدد بالاتری باشد کابل از کیفیت بهتری برخوردار است.

این فاکتور در واقع اختلاف بین افت سیگنال (Signal attenuation) در کابل و فاکتور NEXT  می باشد

که آن را به صورت نمودار نشان می دهند و مشخص کننده میزان قدرت افت سیگنال نسبت به crosstalk  در انتهای خط می باشد.

بهتر است از کابلهایی استفاده کنیم که این فاکتور حداقل 7dB  در آنها باشد تا کابل کارایی خوبی داشته باشد.
