معرفی انواع کابل شبکه و تفاوت آنها

از کابل شبکه برای اتصال و انتقال داده و اطلاعات بین رایانه ها، روترها، سوئیچ شبکه و شبکه های ذخیره سازی استفاده می شود. این کابل ها در اصل حامل یا رسانه ای هستند که از طریق آن داده ها جریان می یابد. انواع مختلفی از کابلهای ارتباطی وجود دارد و نوع مناسب استفاده از آن به ساختار و توپولوژی معماری کلی سیستم بستگی دارد. در این مقاله از صاران مارکت قصد داریم در کنار هم آشنایی با انواع کابل شبکه داشته باشیم. با ما همراه باشید!

آشنایی با انواع کابل شبکه

می خواهیم شما را با انواع کابل شبکه که جزء مهمترین اجزای تجهیزات شبکه هستند آشنا کنیم:

کابل‌های «کواکسیال» یا کابل‌های «هم‌محور»

به طور کلی در دنیای شبکه انواع کابل شبکه داریم که به سه نوع تقسیم می شود: کواکسیال، فیبر نوری و زوج به هم تابیده. امروزه از کابل‌های «کواکسیال» یا کابل‌های «هم‌محور» استفاده نمی‌شود یا کمتر استفاده می‌شود. کابل‌های کواکسیال همان کابل‌هایی هستند که برای آنتن‌های آنالوگ و دیجیتال استفاده می‌کنیم.

Coaxial cable

این نوع کابل‌ها هزینه زیادی برای خرید و نصب دارند، بسیار سخت‌تر از کابل‌های دیگر شبکه نصب می‌شوند، در فاصله‌های طولانی با افت سیگنال روبرو هستند. تقریبا دستگاه‌های شبکه از آنها پشتیبانی نمی‌کنند و درگاه مناسب با آن‌ها را ندارند. البته این کابل‌ها مزایایی مانند پهنای ‌باند بالا و مقاومت در برابر نویز دارند.

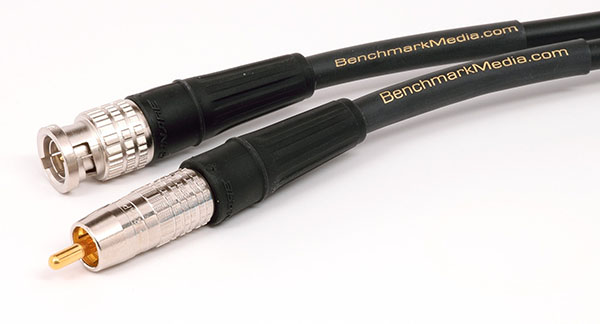

کابل BNC_to_RCA_Cable

انواع کابل‌های فیبر نوری و تفاوت‌های آن‌ها با یکدیگر

کابل‌های فیبر نوری نیز یکی از انواع کابل شبکه می باشد که مطابق با استاندارد به دو دسته تک ‌حالته (Single mode) و چند حالته (Multi mode) تقسیم بندی می‌شوند:

• دسته اول کابل‌هایی هستند که نور را بصورت مستقیم و بدون شکست عبور می‌دهند. منبع نوری این دسته از کابل‌ها لیزر می‌باشد و شدت نور بالایی دارند. همچنین قطر هسته این کابل‌ها بسیار کم و برابر ۹ میکرومتر (µm) است.
• دسته دوم کابل‌های فیبر نوری چند حالته (Multi mode) هستند که قطر هسته آنها در مقایسه با کابل‌های فیبر نوری تک حالته بسیار بزرگتر و برابر با ۵۰ یا ۶۲٫۵ (الی ١٠٠) میکرو متر هستند.

منبع نوری این کابل‌ها LED ها هستند و نور را در پرتوهای متعدد با طول موج‌های مختلفی منتشر می‌کنند که این پرتوها بسته به نوع کابل، شکل انتشارهای مختلفی را در طول کابل دارند. در شکل‌های زیر نحوه شکستن نور در کابل‌های Multi mode و Single mode و قطر هسته آن‌‌ها را مشاهده می‌کنید:

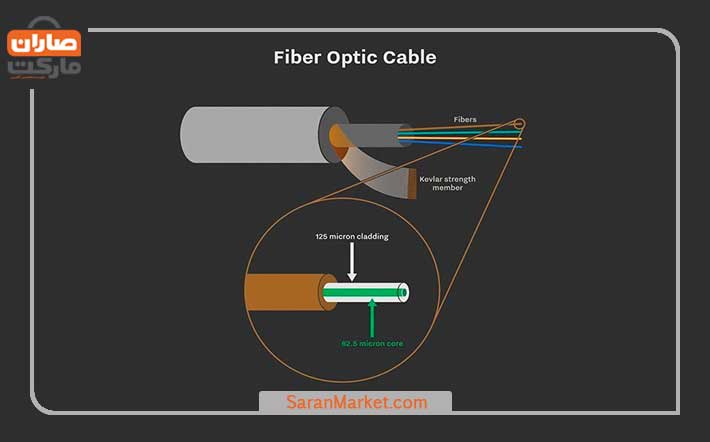

fiberoptic-cable

fiberoptic-cable

کابل‌های Single mode به دو دسته OS1 و OS2 تقسیم می‌شوند. که تفاوت آن‌ها در طول موج و نحوه انتشار نور در هسته می‌باشد. کابل‌های Multi mode به چهار دستهOM1 ،OM2 ، OM3 ،OM4 تقسیم می‌شوند. در کابل‌های نوع OM1 ,OM2 نور با برخورد به دیواره clad شکسته می‌شود و طول کابل را طی می‌کند که به تکنولوژی ساخت هسته این کابل‌ها step-index گفته می‌شود. اما، در کابل‌های نوع OM3 ,OM4 هسته کابل با تکنولوژی Graded-index تولید می‌شود که باعث می‌گردد نور پس از چندین بار شکست، هنگامی که به پوشش clad کابل برخورد کرد، با ضریب شکست و انحراف بسیار کمی در طی طول کابل منتشر شود. به این تکنولوژی که کابل‌های OM3 ,OM4 با آن ساخته می‌شوند، تکنولوژی فیبرهای متحد المرکز نیز گفته می‌شود. اگر در مورد اینترنت فیبر نوری اطلاعاتی ندارید به شما پیشنهاد می کنیم مقاله اینترنت فیبر نوری مخابرات را بخوانید.

انواع کابل شبکه زوج به هم تابیده

شبکه های کامپیوتری در انواع و اقسام رسانه های ارتباطی قابل پیاده سازی هستند که از سیم های مسی گرفته تا امواج مایکروویو همگی در ایجاد کردن شبکه ها می توانند سهمی داشته باشند. اما در این میان بیشترین سهم در پیاده سازی شبکه های کامپیوتری در بحث رسانه های ارتباطی به کابل های زوج به هم تابیده یا Twisted Pair اختصاص می یابد کابل زوج به هم تابیده نوعی از کابل ها است که برای ارتباطات تلفن و بیشتر شبکه های اترنت امروزی استفاده می شود. زوج سیم ها مداری را شکل می دهند که توانایی انتقال داده ها را دارند. این زوج سیم ها با هدف حفاظت در برابر تداخل های منابع بیرونی و نویز از جانب زوج سیم های مجاور، در هم تنیده شده‌اند. زمانی که جریان الکتریکی از طریق یک سیم عبور می کند،یک میدان مغناطیسی کوچک اطراف سیم ایجاد می شود.

وقتی دو سیم در یک مدار الکتریکی در کنار هم قرار بگیرند. میدان مغناطیسی آنها دقیقا مخالف یکدیگر است. پس دو میدان مغناطیسی همدیگر را خنثی می کنند. آنها همچنین هر میدان مغناطیسی بیرونی را خنثی می کنند. در هم پیچیدن سیم ها باعث افزایش و بهبود عمل خنثی سازی می شود. طراحان کابل می توانند با استفاده از ویژگی خنثی سازی و با پیچاندن سیم ها به دور هم لایه حفاظتی به وجود آورند که تاثیر قابل توجهی بر محافظت از آنها در رسانه های شبکه دارد. دو نوع کابل زوج به هم تابیده وجود دارد:

• زوج به هم تابیده بدون روکش(UTP)
• زوج به هم تابیده روکش دار(STP)

در ادامه توضیحات بیشتری در مورد ویژگی های هر کدام و آشنایی با انواع کابل شبکه را خواهیم داد.

معرفی کابل زوج به هم تابیده بدون روکش یا unshielded Twisted Pair

از زوج سیم ها تشکیل شده است. این کابل در شبکه های گوناگون استفاده می شود. UTP کابل هر هشت سیم مسی جداگانه توسط مواد عایق پوشیده شده اند. علاوه بر این، سیم ها در هر جفت دور یکدیگر پیچ خورده اند.

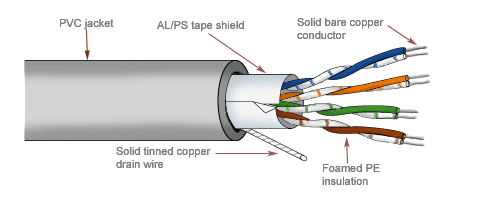

Shielded-Twisted-Pair

این کابل برای محدود کردن تخریب سیگنال (ناشی از تداخل الکترومغناطیسی و تداخل فرکانس رادیویی) فقط متکی به خاصیت خنثی سازی است که توسط پیچیدن زوج سیم ها ایجاد می شود. برای کاهش بیشتر تداخل بین زوج ها، تعداد تابیدن در زوج سیم ها متفاوت است. باید از مشخصات دقیق حاکم پیروی کند، چند بار پیچ خوردن یا به هم تابیدن در هر متر از کابل مجاز است. UTP کابل برای اتصال این نوع کابل ها از کانکتورهای (Registered Jack(RJ استفاده می شود. برای مثال از RJ-11 برای تلفن ها و RJ-45 برای اتصال کابل های شبکه استفاده می شود. RJ-45 کانکتور هشت سیمی است و معمولا برای اتصال کامپیوترها در شبکه ی محلی استفاده می شود، به خصوص اترنت.

rj45-connector

کابل UTP چهار زوج سیم دارد، با ۲۲ یا ۲۴ گیج سیم مسی و با امپدانس ۱۰۰ اهم در شبکه به کار گرفته می شود. این تفاوت ها به دلیل تنوع زوج سیم های به هم تابیده است، برای مثال نوعی که برای سیم تلفن استفاده می شود دارای امپدانس ۶۰۰ اهمی است.

مزایای کابل UTP

کابل شبکه UTP مزایای بسیاری دارد .زیرا دارای قطر خارجی حدود ۰٫۴۳ سانتیمتر می باشد،که این سایز کوچک می تواند هنگام نصب مفید باشد. به این دلیل که کابل UTP مانند سایر کابل ها زود داک سیم کشی را پر نمی کند،این می تواند یک عامل بسیار مهم در نظر گرفته شود، به خصوص در هنگام نصب یک شبکه در یک ساختمان قدیمی. این کابل نصب آسانی دارد و ارزان تر از انواع رسانه های شبکه است. در واقع UTP هزینه ی کمتری در هر متر نسبت به سایر کابل های LAN دارد. و چون UTP را می توان با بسیاری از معماری های شبکه های بزرگ استفاده کرد، آن همچنان با محبوبیت به رشد خود ادامه می دهد.

معایب کابل UTP

کابل UTP نسبت به دیگر رسانه های شبکه بیشتر مستعد به نویز الکتریکی و تداخل است، و فاصله بین افزایش دهنده سیگنال در این نوع کابل نسبت به کواکسیال و کابل فیبر نوری کوتاه تر است. اگر چه UTP زمانی با نرخ انتفال کمتری نسبت به بقیه انواع کابل ها در نظر گرفته می شد، اما دیگر چنین نیست. در حقیقت امروزه UTP به عنوان سریعترین رسانه مبتنی بر مس شناخته می شود. در ادامه به خلاصه ویژگی های کابل UTP می پردازیم:

• سرعت و توان عملیاتی — ۱۰تا Mbps1000
• میانگین هزینه نسبت به هر گره — حداقل هزینه
• رسانه و اندازه کانکتور — کوچک
• حداکثر طول کابل — ۱۰۰متر(کوتاه)

انواع کابل های UTP

• Category 1 :

برای ارتباطات تلفن استفاده می شود. برای انتقال داده ها مناسب نیست.

• Category 2:

توانایی انتقال داده تا Mbps 4 را دارد و فرکانس MHz 10 را پشتیبانی می کند.

• Category 3:

توانایی انتقال داده تا Mbps 10 را دارد و فرکانس MHz 16 را پشتیبانی می کند.

• Category 4:

در شبکه های Token Ring استفاده می شود. توانایی انتقال داده تاMbps 16 را دارد و فرکانس MHz 20 را پشتیبانی می کند.

• Category 5:

توانایی انتقال داده تا Mbps 100 را دارد و فرکانس MHz 100 را پشتیبانی می کند.

• Category 5e:

 توانایی انتقال داده تا Mbps (1Gbps) 1000 را دارد و فرکانس MHz 100 را پشتیبانی می کند.

• Category 6:

معمولا کابل Cat6 شامل ۴ زوج سیم مسی ۲۴ گیج آمریکایی می باشد و در حال حاضر سریع ترین استاندارد UTP. توانایی انتقال داده تا (۱۰۰۰Mbps(1Gbps را دارد و فرکانس MHz 250 را پشتیبانی می کند.

معرفی کابل های زوج به هم تابیده روکش دار یا Shielded Twisted Pair

کابل شبکه STP ترکیبی از تکنیک های محافظت، خنثی سازی، و سیم های به هم تابیده است. هر زوج از سیم ها در فویل فلزی پیچیده شده است. سپس چهار زوج سیم به طور کلی با فویل یا فلز به هم تابیده پوشانده می شوند، معمولا کابل ۱۵۰ اهم برای استفاده در نصب و راه اندازی شبکه ی اترنت مشخص شده است. STP نویز الکتریکی در داخل کابل (زوج به زوج و تداخل) و بیرون از کابل را کاهش می دهد(EMI and RFI). این کابل معمولا با STP data connector راه اندازی می شود، که به طور ویژه برای کابل STP ساخته شده است. به هر حال کابل STP نیز مانند UTP از همان کانکتور RJ استفاده می کند.

انواع کابل شبکه

اگر چه STP بهتر از UTP از تداخلات جلوگیری می کند، اما گران تر است و سخت در نصب و راه اندازی می باشد. علاوه بر این محافظ فلزی باید در هر دو انتهای کابل به زمین قرار داده شود. اگر به طور نادرست زمین گذاشته شد، محافظ مانند آنتن عمل می کند و سیگنال های ناخواسته را برمی دارد. به دلیل هزینه و سختی نصب و راه اندازی، STP به ندرت در شبکه های اترنت استفاده می شود. STP عمدتا در اروپا استفاده می شود.

خلاصه ویژگی های کابل STP :

• سرعت و توان عملیاتی— ۱۰ تا Mbps100
• میانگین هزینه نسبت به هر گره — نسبتا گران
• رسانه و اندازه کانکتور — متوسط به بزرگ
• حداکثر طول کابل — ۱۰۰متر(کوتاه)

وقتی که UTP و STP را مقایسه می کنید، نکات زیر را در نظر داشته باشید :

• سرعت هر دو نوع کابل برای فواصل محلی رضایت بخش است.
• این دو ارزانترین رسانه برای تبادل داده هستند. UTP ارزانتر از STP است.
• چون بیشتر ساختمان ها الان با UTP سیم کشی شده اند، برای جلوگیری از هزینه ی گزاف سیم کشی دوباره، بسیاری از استاندارد های انتقال به استفاده از آن سازگار شده اند.

UTP-vs-STP-Cable

سرعت کابل‌های شبکه

مهم‌ترین سوال این است که سرعت این کابل‌های شبکه زوج به هم تابیده چقدر است و چه تفاوتی با هم دارند. جدول زیر به طور کامل و واضح این سوال را جواب می‌دهد:

Ethernet-cable-speed

امیدواریم با مطلب آشنایی با انواع کابل شبکه توانسته باشیم به شما عزیزان جهت شناخت کابل های شبکه کمک کرده باشیم. اگر نظری در مورد این مقاله دارید با ما در میان بگذارید تا بتوانیم مطلب را کامل تر و مفیدتر کنیم.
