مدت زمان مطالعه مقاله : ۱۵ دقیقه
پچ پنل به عنوان یکی از تجهیزات پسیو شبکه به شمار می رود و دارای شبکه ای کاملاً انعطاف پذیر می باشد. پچ پنل عمل مرتب سازی اتاق سرور و ساماندهی کابل های شبکه شما را به عهده دارد و کاملا موثر می باشد. شما با پچ پنل به راحتی می توانید عمل انتقال، افزایش و یا هر تغییری را که می خواهید در زیرساخت کابل کشی انجام دهید. ما در این مقاله بررسی می کنیم که پچ پنل چیست و در مورد کاربرد پچ پنل در شبکه و همینطور در مورد عملکرد و مزایای آن صحبت می کنیم.
پچ پنل چیست؟
اگر شما تمایل دارید که یک شبکه سیمی را راه اندازی کنید و اینکه شامل تعدادی پورت دیواری در اتاق های مختلف باشد، در اینصورت پچ پنل می تواند ایده ای مناسب برای این کار باشد و همچنین دارای کارایی بالایی و مدیریت آسان است. در واقع پچ پنل شامل مجموعه ای از پورتهای یک پنل است. هر درگاه توسط کابل پچ به درگاه دیگری که در جای دیگر قرار دارد متصل می شود.
پچ پنل یا patch field، پچ پنل به عنوان یکی از تجهیزات پسیو شبکه به شمار می رود و یک قطعه از سخت افزار شبکه است که تعدادی درگاه یا پورت روی آن واقع شده اند. این پورت ها عمل متصل کردن و همچنین مدیریت و سازماندهی کابلهای اترنت ورودی و خروجی را انجام می دهند. در واقع از این ابزار هم در شبکه های مسی و هم بر پایه فیبر استفاده می شود. البته پچ پنل ها می توانند گاهی با چند درگاه کوچک مورد استفاده قرار بگیرند و یا اینکه شامل تعداد بالایی مانند صد عدد درگاه بسیار بزرگ به کار رود.
شما می توانید این ابزار را بر روی بیشتر کابلهای RJ45 ،cat5 و همینطور کابلهای فیبر نوری پیکربندی کنید. به طور کلی، پچ پنل سازماندهی یک شبکه کابلی را به عهده دارد و شما می توانید به راحتی و آسانی این شبکه کابلی کنترل نمائید. می توانیم به طور ساده اینطور بیان کنیم که پچ پنل شامل پورت هایی برای متصل کردن کابلهای اترنت در جلو و همچنین مکان هایی برای شکستن سیم مسی لخت در عقب می باشد.
هر پورتی که در جلو قرار گرفته است، دارای شماره می باشد و با استفاده از یک کابل اترنت که در پشت پانچ شده، متصل می شود. اعداد به سادگی می توانند یک شناسه برای هر پورت باشند. در واقع هر عدد به عنوان شناسه ای برای یک پورت شناخته می شود. یک سر از کابل به پشت متصل می شود، و سر دیگر کابل در سراسر منزل شما، توسط فضای دیوار یا سقف، به جایی دیگر منتقل می شود. در انتهای دیگر کابل شبکه اترنت، در پریز دیواری خاتمه می یابد، و این امر باعث نصب بسیار تمیزتر می شود.
انواع پچ پنل
انواع مختلفی از پچ پنل موچود می باشد، با وجود اینکه همه آنها تقریباً یکسان به نظر می رسند. جالب است بدانید که برای کابل زوج بهم تابیده بدون شیلد (UTP)، یک نوع خاص از پچ پنل مورد نیاز است، در حالی که برای کابل زوج بهم تابیده شیلد دار، گزینه دیگری از پچ پنل لازم می باشد. پچ پنل هایی با ۱۲، ۲۴ و ۴۸ پورت از نظر تعداد اتصالات ارائه شده و انعطاف پذیری بیشتر و با بیشترین محافظت به عنوان رایج ترین پچ پنل می باشند. شما می توانید در فروشگاه صاران مارکت با انواع پچ پنل آشنا شوید و آنها را با مناسبترین قیمت خریداری کنید.
به طور کلی، در زیرساخت های مرکز داده یا دیتاسنتر دو نوع پچ پنل مورد استفاده قرار می گیرد. این دو نوع شامل پانل های فیبر نوری و همینطور پچ پنل اترنت می باشد. شما می توانید از هر دو پچ پنل با توجه به نیازی که در کابل کشی شبکه دارید استفاده کنید و آنها را سفارشی کنید. هر کدام از این دو نوع پچ پنل در طرح های مختلفی کاربرد دارند.
پنل های فیبر نوری
پچ پنل فیبر نوری شامل سه دسته زیر می باشد :
- پچ پنل فیبر نوری استاندارد: این ابزار با آداپتورهای LC / SC / MTP سازگاری دارد و قابل بارگذاری می باشد و معمولاً از آن به عنوان اتصال میانی در بین اتصال اصلی از شبکه و همچنین کابلهای پچ استفاده می شود. پچ پنل های فیبر FS FHD دارای انواع تک حالته و همینطور فیبر چند حالته می باشد که شامل گزینه های مختلف آداپتور و تعداد زیادی پورت می باشند.
- Breakout Patch Panel: پنل های Breakout Patch به طور کاملا خاصی برای کابل کشی ۴۰G-10G و ۱۰۰G-25G و همینطور با چگالی بالا طراحی شده اند. این ابزار به عنوان یک راه حل سریع و مقیاس پذیر جهت کم کردن دسته های کابل مورد استفاده قرار می گیرد و همینطور جریان هوا را نیز بهتر می کند. پچ پنل های Breakout جذابیت زیبایی را به وجود می آورند و مرکز داده را به مکانی جذاب تر تبدیل می کنند. همچنین پچ پنل های Breakout در FS هم با گزینه های تک حالته و هم با گزینه های چند حالته ارائه می شوند. اگر قصد خرید کابل شبکه را دارید، پیشنهاد ما به شما مطالعه مقاله راهنمای خرید کابل شبکه می باشد.
- پچ پنل مدولار یا ماژولار : پانل محفظه فیبر ماژولار و همچنین پانل آداپتور چندرسانه ای، دو نوع رایج از پانل های ماژولار به شمار می روند. پنل محفظه فیبر ماژولار قابلیت نگهداری تا ۴ FHD MTP یا پانل های آداپتور فیبر را در خود دارد، که این مورد در مدیریت کابل کشی های افقی بسیار بهینه می باشد. حال پنل آداپتور چند رسانه ای یا مالتی مدیا، می تواند به کاربران اجازه دهد پانل آداپتور خود را در یک سیستم کابل کشی با چگالی بالا شخصی سازی کنند.
پنل های اترنت
پچ پنل اترنت نیز شامل دو دسته زیر می باشد :
- پچ پنل اترنت Cat5e / Cat6 : این ابزار بیشتر برای کابل های مسی اعم از با محافظ (شیلدار) و بدون محافظ (بدون شیلد) طراحی شده است. کابل های اترنت Cat5e ،Cat6 و Cat6a انواعی از کابلهای مسی می باشد. پچ پنل های Cat5e / Cat6 اترنت شامل طرح های تغذیه ای می باشند و همینطور این ابزارها به صورت پانچ شده هستند.
- پچ پنل Blank Keystone : صفحه Keystone Patch می تواند هم کوپلرها و هم جک های Keystone را برای پیکربندی پچ پنل اترنت شما برای پذیرش انواع طرح ها قبول کند. علاوه بر این، می توان آن را به هر رله، کابینت یا براکت دیواری ۱۹ اینچی استاندارد نصب کرد تا یک پچ پنل مخصوص نصب رک را که متناسب با نیازهای شبکه فردی شما می باشد، ایجاد کنید.
اگر شما هنوز به آن اطمینان نرسیده اید که چه نوع کابلی جهت متصل کردن سخت افزار شما مناسب می باشد و اینکه از کدام نوع استفاده کنید، بنابراین توصیه ما به شما، استفاده از پچ پنل بدون کیستون (unloaded) می باشد. حال شما می توانید با توجه به خواسته هایی که دارید یک اتصال ترکیبی را برای شما به وجود آورد.
کاربرد پچ پنل در شبکه
از پچ پنل در شبکه های کابل کشی مانند مسی و الیافی یا فیبری استفاده می شود. در واقع، این ابزار جهت نصب کابل کشی در تمامی راه اندازی شبکه های تجاری مورد استفاده قرار می گیرد. شما می توانید از پچ پنل برای مرتب سازی و به معنای بهتر سازماندهی کابل های اترنت استفاده کنید تا بتوانید آنها را به راحتی در شبکه های تجاری یا خانگی خود مدیریت کنید. کاری که پچ پنل انجام می دهد دقیقاً شامل برقراری اتصال انواع دستگاه های IT به یکدیگر می باشد. آنها می توانند در محیط های مختلفی مورد استفاده قرار بگیرند. هر پورتی که در پچ پنل می باشد می تواند به دستگاه دیگری در مکانی از مرکز برود. برای اینکه بتوان به شبکه دیگری متصل شد، پچ پنل تمامی اتصالات را به یکدیگر پیوند می دهد.
این اتصالات معمولاً LAN به WAN و یا به صورت اینترنت می باشد. بیشترین استفاده از پچ پنل در ساختمان ها یا تأسیساتی که دارای خطوط تلفنی بسیار بالایی هستند، می باشد. در این مورد اکثراً از یک خط اصلی برای تمامی تلفن ها استفاده می کنند. از جمله پچ پنل به عنوان بخشی از راه اندازی شبکه، مزایای زیادی نسبت به اجرای مستقیم کابل از هر دستگاه به یک قطعه مرکزی تجهیزات شبکه، معمولاً یک سوئیچ شبکه یا روتر وجود دارد.
پچ پنل ها چگونه کار می کنند ؟
در واقع کاربرد پچ پنل در شبکه، به این صورت است که پچ پنل ها تعدادی پورت یا درگاه شبکه را به یکدیگر ارتباط می دهد تا بتوانند بین خطوط ورودی و خروجی اتصالی را برقرار کنند. این اتصالات می تواند شبکه های محلی یا سیستم های ارتباطی باشد. زمانی که پچ پنل را به عنوان بخشی از یک شبکه محلی در نظر بگیرید، در این صورت این ابزار می تواند رایانه ها را به رایانه های دیگر متصل کند، همچنین قابلیت اتصال رایانه را به خطوط خارجی را نیز دارد. خب بنابراین اهمیتی که این خطوط ایجاد می کنند این است که به شبکه محلی اجازه داده می شود که بتواند به شبکه وسیع تر و گسترده تری یا اینترنت متصل شود. شما برای اینکه بتوانید این مدارها را مرتب کنید، می توانید از پچ پنل استفاده کنید و سپس لازم است که به سادگی پچ کوردهای مناسب را وصل و از برق جدا کنید.
شما با استفاده پچ پنل در شبکه می توانید مشکلاتی که از عیب یابی دریافت می کنید را به راحتی حل کنید، چون این ابزار یک محل واحد را برای تمامی کابلهای ورودی در نظر می گیرد.
مزایای پچ پنل
پچ پنل ها یکی از قطعات بسیار مهم در دیتا سنترها به شمار می روند. این ابزار دارای مزایایی می باشد و به طور کلی کاربرد پچ پنل در شبکه قطعاً ارزش آن را دارد که بخواهید روی آن سرمایه گذاری کنید.
مقیاس پذیری
بعد اینکه پچ پنل را نصب کردید، حال می توانید هر دستگاه جدیدی را به راحتی به شبکه اضافه کنید. همچنین دیگر نیازی به اجرا کردن کابل های جدید از انتهای بخش دیگر را ندارید.
کاهش شلوغی کابل
با توجه به نزدیک بودن این ابزار به تجهیزات و دستگاههای واقعی، این امکان را برای شما میسر می کند که از یک پچ کورد کوتاه استفاده کنید. بنابراین با این ابزار می توانید به شلوغی کابل ها خاتمه دهید. از پنل، اتصالی با ظرفیت بالا به شبکه ای دیگر یا اینترنت ایجاد می شود.
قیمت پایین
این ابزار جزء دستگاههای هوشمند به شمار نمی رود چون کاری جز راحت تر کردن انتقال داده ها را ندارد. بنابراین این ابزار بسیار ارزان می باشد.
کاهش هزینه
با کاربرد پچ پنل در شبکه، دیگر نیازی به کابل های طولانی تر که شامل هزینه های بالایی می باشند ندارید و می توانید از کابل های کوتاهتر استفاه کنید. این کابل های کوتاه به مراتب هزینه کمتری نسبت به کابل های طولانی تر دارند. همچنین شما می توانید به جای فیبرهای نوری با قیمت بالا، از کابل های cat-5 با قیمت مناسب استفاده کنید.
تعمیر و نگهداری آسان
با به کارگیری پچ پنل، شما به راحتی و با سرعت بیشتری می توانید کارهای معمول مربوط به تعمیر و نگهداری را انجام دهید.

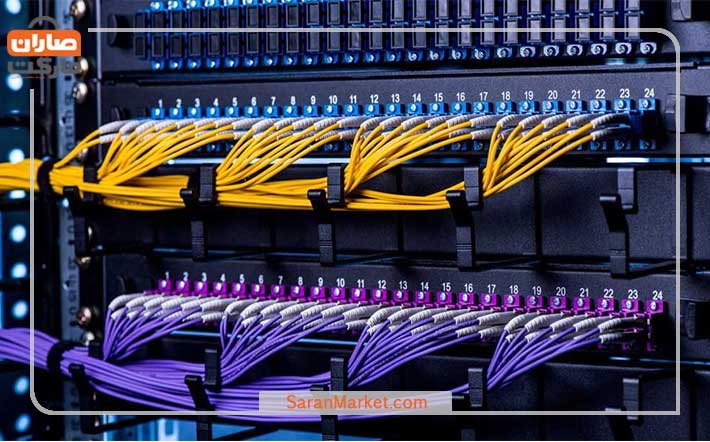

سیستم مدیریت کابل پچ پنل
با توجه به اینکه تعداد بالایی کابل به پچ پنل وارد می شود و یا از آن خارج می شود، مسلماً آنها به صورت درهم و نامنظم می شوند. خب این نامنظمی باعث می شود که به راحتی نتوانید عیب یابی را انجام دهید و یا اینکه به اشتباه کابلی را جدا کنید که منجر به قطعی شود. حال مواردی را بررسی می کنیم که می تواند کابل های پچ پنل را کاملا سازماندهی کند:
برچسب گذاری کابل ها
یکی از مسائل مهم در نصب پچ پنل شبکه برچسب گذاری کابل ها است. باید تمامی کابل ها را چه در دو انتهای مسیر و چه در امتداد وسط به طور کاملاً صحیح برچسب گذاری شوند.
کابل منیجمنت ها
شما با استفاده از کابل منیجمنت ها، می توانید خطوط منظم و کاملاً یکسان را به هر پورت متصل کنید.
کابل های رنگی
مزیت استفاده از این نوع کابل ها، امکان تشخیص سریع نوع کابل در هر مکان می باشد.
بست کمربندی
استفاده از بست کمربندی، نظم و سازماندهی مرتب را برای دسته های کابل به همراه می آورد.
برای اینکه بتوانید کابل پچ ها را به درستی مدیریت کنید، باید از همان ابتدای کار یک برنامه خوب و منظم را پیاده سازی کنید. شما با گذاشتن زمانی جهت این برنامه خوب، می توانید به راحتی کابل ها را راه اندازی و دسته بندی کنید و این به مراتب بهتر از تلاش شما برای باز کردن گره تعداد بالایی سیم در پنل می باشد.
تفاوت بین پچ پنل و سوئیچ
بسیاری تصورشان بر این است که عملکرد سوئیچ و پچ پنل یکسان می باشد. حال اینکه هر دو ابزار کابل های اترنت را به پورت های موجود وصل می کنند. با این حال کاربرد پچ پنل ها با سوئیچ ها کاملا متفاوت می باشد و دانستن تفاوت های بین این دو ابزار نیز بسیار مهم است. در واقع پچ پنل به عنوان یک اتصال یا یک کانکتور در نظر گرفته می شود، در صورتی که سوئیچ دارای مسئولیت های بیشماری می باشد. همچنین توسط یک سوئیچ دستگاه ها به شبکه متصل می شوند و آنها می توانند به اینترنت دسترسی داشته باشند.
البته در اکثر مواقع می توانید به جای پچ پنل از سوئیچ استفاده کنید. چون سوئیچ نیز مزایایی را شامل می شود که به نوبه خود خاص هستند. البته این را در نظر بگیرید که استفاده از سوئیچی که بتواند قابلیت های پچ پنل را داشته باشد به نسبت دارای قیمت بالاتری می باشد.
نتیجه گیری
پچ پنل به عنوان یکی از قطعات تجهیزات شبکه به شمار می رود و قابلیت ارائه روشی مرتب تر، تمیزتر و همچنین سازمان یافته تر را جهت مدیریت کابلها را دارد. این ابزار نقشی اساسی در عملکرد شبکه دارد و به طور کلی کاربرد پچ پنل در شبکه بسیار اساسی می باشد. سپس با متمرکز کردن کابلها در یک مکان، امکان جابجایی، افزایش یا تغییر ساختارهای پیچیده شبکه را برای مدیران شبکه فراهم می کند. با برچسب گذاری پورت هایی که در پچ پنل وجود دارد، به راحتی می توانید دستگاه های متصل را شناسایی کنید. همینطور با وجود برچسب گذاری، می تواند در عیب یابی نیز مفید واقع شود. این ابزار انعطاف پذیری بیشتری را فراهم می کند.
استفاده از این ابزار برای شبکه خانگی خیلی ضروری نمی باشد. اما به خاطر مزایایی که دارد مانند کاهش دادن خطر آسیب رسانی به کابل اترنت، همچنین سازماندهی تمیزتر و مرتب کردن کابلها، و شناسایی راحت تر محل عملکرد هر کابل، لذا استفاده از این ابزار در خانه شما بسیار توصیه می شود. در یک محیط تجاری نیز، پچ پنل ها راهی هوشمند برای انتقال سریع خطوط ارتباطی از دفتر به دفتر دیگر می باشند.
