مدت زمان مطالعه مقاله : ۷ دقیقه
شبکه های کامپیوتری به عنوان یکی از ستون های اصلی ارتباطات داده در دنیای امروز، نیازمند استفاده از تجهیزات دقیق و استاندارد هستند. کابل شبکه به ویژه در حوزه های سازمانی و صنعتی، نقشی کلیدی ایفا می کنند. از جمله مهم ترین این کابل ها، کابل های Crossover و Straight بوده که هر کدام برای اهداف خاصی طراحی شده اند. در این مقاله، به بررسی تفاوت کابل شبکه Crossover با Straight خواهیم پرداخت.
کابل Straight که به کابل مستقیم نیز معروف است، برای اتصال دستگاه های غیر مشابه مانند کامپیوتر به روتر یا سوئیچ استفاده می شود. این کابل از یک الگوی سوکت زنی ثابت (T568A یا T568B) در هر دو سر خود بهره می برد. در مقابل، کابل Crossover، که به کابل ضربدری نیز شناخته می گردد، از دو الگوی مختلف سوکت زنی (T568A در یک سر و T568B در سر دیگر) بهره می برد و بیشتر برای اتصال دستگاه های مشابه مانند دو کامپیوتر یا دو روتر استفاده می شود. این تفاوت ها نه تنها در کاربرد بلکه در ساختار فیزیکی این دو نوع کابل نیز مشهود است.
کابل شبکه Straight چیست؟
کابل شبکه Straight، کابلی می باشد که به صورت مستقیم طراحی شده است. به این معنا که در هر دو انتهای کابل، همان الگوی سیم کشی و سوکت زنی استفاده می شود. این کابل به طور گسترده ای در اتصالاتی استفاده می گردد که نیازمند ارتباط بین دستگاه های غیر مشابه هستند. به عنوان مثال، اتصال کامپیوتر به روتر، سوئیچ شبکه به روتر یا کامپیوتر به سوئیچ از طریق این کابل انجام می گردد.
در این کابل، از دو استاندارد رنگ بندی اصلی T568A و T568B استفاده می شود. در کابل های Straight، هر دو سر کابل از یک استاندارد پیروی می کنند. به این معنی که اگر یک سر کابل با استاندارد T568A سوکت زنی شود، سر دیگر نیز باید همین استاندارد را دنبال کند. این یکپارچگی در سیم کشی به بهبود ثبات و کارایی ارتباط کمک می کند.
کابل شبکه Crossover چیست؟
کابل شبکه Crossover یا ضربدری، برای اتصال دو دستگاه مشابه طراحی شده است. این کابل به گونه ای سیم کشی می شود که سیگنال های ارسال و دریافت بین دو دستگاه مستقیماً به یکدیگر متصل شوند. برای این کار، یک سر کابل از استاندارد T568A و سر دیگر از استاندارد T568B استفاده می کند.
از این کابل معمولاً برای اتصال دو کامپیوتر، دو روتر یا دو سوئیچ بدون استفاده از دستگاه های واسطه مانند هاب یا سوئیچ استفاده می شود. در گذشته، زمانی که دستگاه ها به صورت خودکار امکان تشخیص نوع کابل را نداشتند، استفاده از کابل های Crossover برای ارتباط مستقیم بین دستگاه های مشابه الزامی بود. امروزه برخی از دستگاه ها از تکنولوژی Auto-MDIX استفاده می کنند که به آنها امکان می دهد بدون توجه به نوع کابل، ارتباط برقرار کنند، اما همچنان در برخی از کاربرد های خاص، استفاده از کابل Crossover ضروری است.
تفاوت کابل شبکه Crossover با Straight
تفاوت کابل شبکه Crossover با Straight به وضوح در جدول زیر بیان شده است. این جدول تفاوت های کلیدی میان کابل های Crossover و Straight را در ارتباط با نحوه عملکرد و کاربرد آنها نشان می دهد.
ویژگی | کابل Straight | کابل Crossover |
نوع سوکت زنی | یکسان در هر دو سر (T568A یا T568B) | متفاوت در هر سر (یک سر T568A، یک سر T568B) |
کاربرد | اتصال دستگاه های غیر مشابه (مانند کامپیوتر به روتر) | اتصال دستگاه های مشابه (مانند دو کامپیوتر) |
مثال کاربردی | کامپیوتر به روتر، سوئیچ به کامپیوتر | اتصال دو کامپیوتر به هم |
تکنولوژی جایگزین | ندارد | Auto-MDIX در برخی دستگاه ها |
تفاوت در سوکت زنی
تفاوت کابل شبکه Crossover با Straight در نوع سوکت زنی آنها به وضوح مشخص است. همان طور که در جدول بالا مشاهده می شود، در کابل Straight، هر دو سر کابل با استفاده از یک استاندارد سوکت زنی می شوند؛ یعنی هر دو سر یا از استاندارد T568A یا T568B استفاده می کنند. این الگوی سوکت زنی به کابل اجازه می دهد تا دستگاه های غیر مشابه را به هم متصل کند.

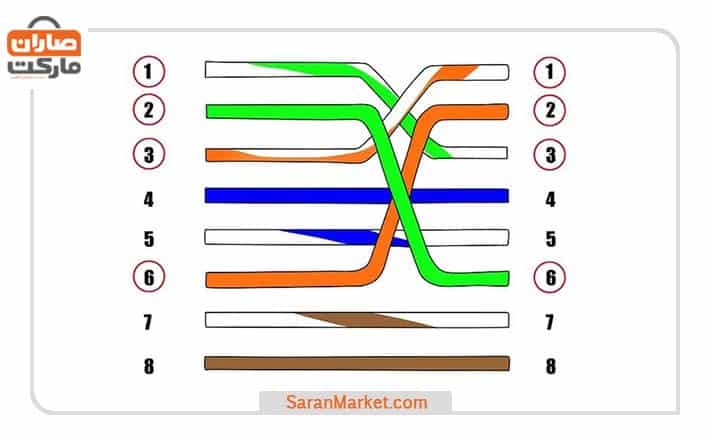

در مقابل، کابل Crossover به صورت متقابل سیم کشی می گردد؛ یعنی یک سر با استاندارد T568A و سر دیگر با T568B سوکت زنی می شود. این ترتیب سیم کشی به دستگاه های مشابه اجازه می دهد تا بدون تداخل سیگنال ها با یکدیگر ارتباط برقرار کنند.
کاربردهای کابل های Straight و Crossover

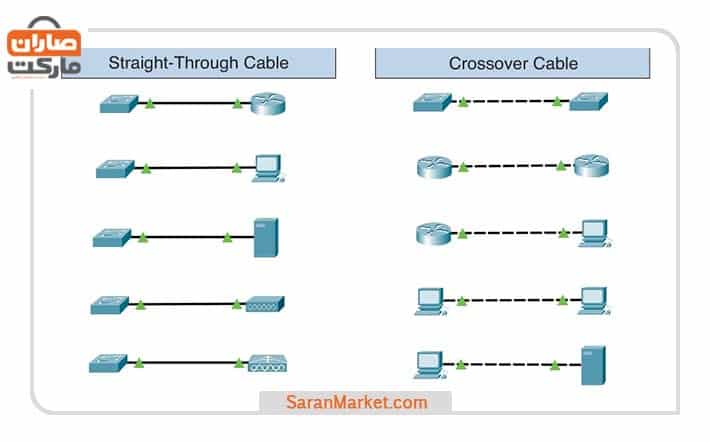

تفاوت کابل شبکه Crossover با Straight به طور عمده در کاربرد و نوع اتصال آنها در شبکه های مختلف مشخص می شود. کابل های Straight معمولاً برای اتصال دستگاه های غیر مشابه در شبکه های اترنتی استفاده می شوند. به عنوان مثال، این کابل ها به طور رایج برای اتصال کامپیوتر به روتر، کامپیوتر به سوئیچ و همچنین روتر به سوئیچ به کار می روند. این نوع اتصال به دلیل همسان بودن پین ها در هر دو انتهای کابل، امکان برقراری ارتباط صحیح بین دستگاه ها را فراهم می آورد.
تفاوت کابل شبکه Crossover با Straight در نحوه اتصال و کاربرد آنها در شبکه ها به خوبی نمایان است. کابل های Crossover به طور خاص برای برقراری ارتباط مستقیم بین دستگاه های مشابه بدون نیاز به واسطه ای مانند روتر یا سوئیچ استفاده می شوند. این نوع کابل ها برای اتصال مستقیم بین دو کامپیوتر، دو سوئیچ یا دو روتر مناسب هستند. طراحی این کابل ها به گونه ای است که سیگنال های ارسال و دریافت را بین دستگاه ها جابجا می کند و به این ترتیب ارتباط مستقیم بین آنها امکان پذیر می شود.
رنگ بندی کابل ها

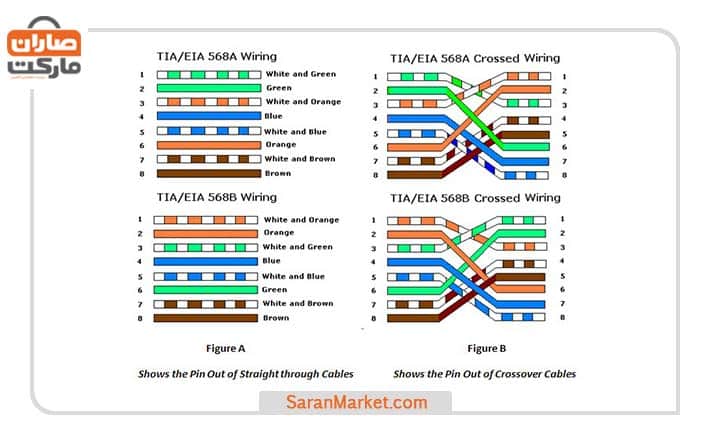

تفاوت کابل شبکه Crossover با Straight در نحوه استفاده از استانداردهای رنگ بندی T568A و T568B برجسته است. هر دو نوع کابل از این استانداردها بهره می برند، اما شیوه استفاده از آنها نوع کابل را تعیین می کند. در کابل Straight، هر دو سر کابل به یک روش و با یک استاندارد (T568A یا T568B) سوکت زنی می شوند. این ویژگی اجازه می دهد تا دستگاه های غیر مشابه به درستی به هم متصل شوند. در مقابل، در کابل Crossover، یک سر کابل با استاندارد T568A و سر دیگر با استاندارد T568B سوکت زنی می شود. این ترتیب خاص سیم بندی امکان جا به جایی سیگنال های ارسال و دریافت را فراهم کرده و اتصال مستقیم بین دستگاه های مشابه را ممکن می سازد.
تکنولوژی Auto-MDIX و کابل های Crossover
تفاوت کابل شبکه Crossover با Straight با ورود تکنولوژی های جدید کمتر به چشم می آید. با پیشرفت تکنولوژی، بسیاری از دستگاه های شبکه ای مدرن به قابلیت Auto-MDIX مجهز شده اند. این ویژگی به دستگاه ها امکان می دهد تا به صورت خودکار نوع کابل را تشخیص دهند و به این ترتیب نیازی به استفاده از کابل Crossover برای ارتباط مستقیم بین دستگاه های مشابه نباشد. این قابلیت، به ویژه در روترها، سوئیچ ها و کارت شبکه مدرن به کار گرفته می شود و باعث تسهیل در راه اندازی شبکه ها و کاهش نیاز به استفاده از کابل های خاص مانند Crossover شده است.
تکنولوژی Auto-MDIX بسیاری از نیاز های به کابل های Crossover را برطرف کرده است. اما همچنان در برخی از کاربرد های تخصصی یا شبکه های قدیمی که از این تکنولوژی پشتیبانی نمی کنند، نیاز به کابل Crossover وجود دارد.
مزایا و معایب کابل های Straight و Crossover
تفاوت کابل شبکه Crossover با Straight در مزایا و معایب خاص هر نوع کابل مشخص می شود. هر نوع کابل شبکه ای دارای ویژگی های منحصر به فردی است که می تواند در برخی از کاربرد ها به نفع کاربران باشد و در برخی دیگر مشکلاتی را به وجود آورد. در جدول زیر به برخی از این مزایا و معایب اشاره می کنیم.
نوع کابل | مزایا | معایب |
Straight | ساده بودن سیم کشی و سوکت زنی، کاربرد گسترده | تنها برای اتصال دستگاه های غیر مشابه کاربرد دارد |
Crossover | امکان ارتباط مستقیم بین دستگاه های مشابه | نیاز به دقت در سوکت زنی، کاربرد کمتر به دلیل تکنولوژی Auto-MDIX |
تفاوت های فنی دقیق تر کابل شبکه Crossover با Straight
برای درک بهتر تفاوت کابل شبکه Crossover با Straight، لازم است به جزئیات بیشتری از نحوه عملکرد این کابل ها و کاربرد های تخصصی آنها پرداخته شود. این تفاوت ها بر اساس نوع ارتباط، نحوه ارسال داده ها، ساختار داخلی کابل و حتی جنس مواد استفاده شده در آنها می تواند به وجود آید.
تفاوت در نحوه ارسال داده ها
همان طور که اشاره شد، کابل های Crossover برای اتصال دستگاه های مشابه طراحی شده اند، به طوری که سیگنال های ارسال و دریافت در دو طرف کابل جا به جا می گردند. در این کابل ها، پین های ارسال داده ها (TX و پین های دریافت داده ها (RX به شکلی جا به جا می شوند که دستگاه ها بتوانند به طور مستقیم با هم ارتباط برقرار کنند. این جا به جایی سیگنال ها امکان می دهد تا دو دستگاه مشابه (مانند دو کامپیوتر) بدون نیاز به دستگاه واسطه ای مانند سوئیچ به طور مستقیم با هم تبادل داده داشته باشند.
از طرف دیگر، در کابل های Straight، هیچ جا به جایی در سیگنال های ارسال و دریافت صورت نمی گیرد و هر دو سر کابل به یک ترتیب سیم کشی شده اند. این کابل ها برای اتصال دستگاه های غیر مشابه مانند کامپیوتر به روتر یا سوئیچ مناسب هستند. در این نوع اتصال، دستگاه ها به طور خودکار تشخیص می دهند که کدام دستگاه باید داده ها را ارسال و کدام دستگاه باید آنها را دریافت کند.
مواد سازنده کابل و تأثیر آن بر عملکرد
کابل های شبکه ممکن است از مواد مختلفی ساخته شوند که می تواند روی کارایی و طول عمر آنها تأثیر بگذارد. به طور کلی، بیشتر کابل های Ethernet از مس خالص یا آلومینیوم با روکش مس ساخته می گردند. کابل های مس خالص کیفیت سیگنال بهتری ارائه می دهند و برای انتقال داده ها در فواصل بلند مناسب تر هستند. در حالی که کابل های آلومینیوم با روکش مس ارزان تر بوده اما در فواصل طولانی تر دچار افت سیگنال می شوند.
در کابل های Crossover و Straight، استفاده از مواد باکیفیت مناسب بسیار مهم است. به ویژه زمانی که این کابل ها در محیط های صنعتی یا سازمانی که تداخل های الکترومغناطیسی زیادی وجود دارد، مورد استفاده قرار می گیرند. استفاده از کابل های با روکش محافظ (Shielded) نیز می تواند به کاهش این تداخل ها کمک کند.
نتیجه گیری
با توجه به مواردی که بررسی شد، تفاوت کابل شبکه Crossover با Straight در نوع سیم کشی و کاربرد آنها مشخص می باشد. کابل های Straight برای اتصال دستگاه های غیر مشابه و کابل های Crossover برای اتصال دستگاه های مشابه استفاده می شوند. با این حال، با پیشرفت تکنولوژی و معرفی قابلیت هایی مانند Auto-MDIX، استفاده از کابل های Crossover به طور قابلتوجهی کاهش یافته است. در نهایت، انتخاب نوع کابل به نیاز شبکه و دستگاه های متصل بستگی دارد.
